Переобладнання обприскувача: посекційне, пофорсуночне та гібридне керування

Сучасна точність обприскування залежить не лише від форсунок, тиску чи стану штанги. Не менш важливо, наскільки точно машина визначає момент початку та припинення внесення, реагує на зміну швидкості й керує окремими частинами робочої ширини.

Саме ці завдання вирішує переобладнання обприскувача – модернізація наявного агрегату за допомогою систем супутникового позиціювання, електронних контролерів, датчиків, клапанів та програмного забезпечення.

У FRENDT доступні три основні формати такого переобладнання:

посекційне керування;
пофорсуночне керування;
гібридне керування.

Для побудови систем використовуються рішення Hexagon, а сама конфігурація підбирається відповідно до моделі обприскувача, ширини штанги, конструкції системи подачі, геометрії полів і необхідного рівня автоматизації.

Що змінює переобладнання обприскувача

На обприскувачі без автоматичного контролю механізатор самостійно визначає, коли вмикати й вимикати подачу робочого розчину. На прямолінійних проходах це відносно нескладно, але ситуація змінюється на розворотних смугах, клинах, нерівних межах поля та біля перешкод.

У таких умовах частина штанги може перебувати над уже обробленою площею, тоді як інша ще працює над необробленою. Вимкнення всієї штанги створить пропуск, а продовження роботи — перекриття.

Автоматизована система використовує координати агрегату та карту покриття, щоб керувати внесенням саме там, де воно потрібне.

Залежно від комплектації переобладнаний обприскувач може:

автоматично вмикати й вимикати робочі секції;
керувати окремими форсунками;
підтримувати задану норму внесення;
враховувати швидкість руху;
формувати карту обробленої площі;
фіксувати параметри виконаної операції;
працювати через ISOBUS або окремий контролер.

Таким чином, модернізація не змінює призначення обприскувача, а змінює точність і спосіб керування внесенням.

Посекційне керування: автоматизація окремих частин штанги

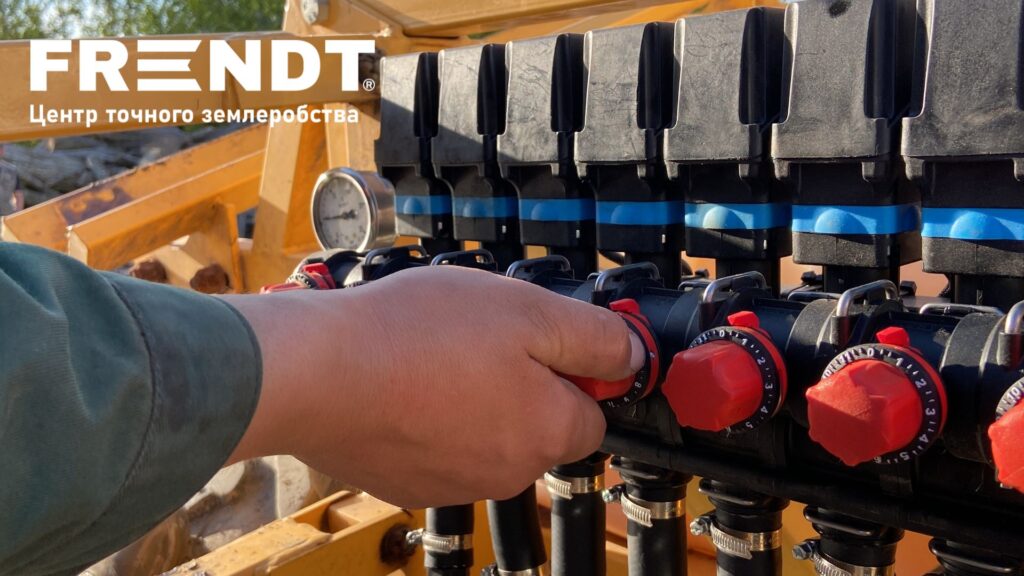

За посекційного переобладнання штанга обприскувача поділяється на декілька незалежно керованих зон. Коли певна секція заходить на вже оброблену площу, подача робочого розчину в ній автоматично припиняється. Інші секції продовжують працювати.

Наприклад, штанга шириною 24 метри може бути поділена на кілька секцій різної ширини. Що менша одна секція, то точніше система може повторювати контур поля.

Для таких завдань можуть використовуватися рішення Hexagon Sprayer Control, які забезпечують автоматичне керування секціями та контроль норми внесення, працюючи разом із польовими дисплеями Hexagon.

Основні переваги посекційного керування

Посекційне переобладнання дає змогу:

автоматизувати ввімкнення та вимкнення частин штанги;
скоротити повторну обробку на розворотах і клинах;
зменшити навантаження на механізатора;
точніше працювати вздовж меж поля;
отримувати карту фактично обробленої площі;
модернізувати наявну техніку без переходу одразу до повного пофорсуночного оснащення.

Його основне обмеження – ширина секції. Якщо над уже обробленою ділянкою опинилася лише одна форсунка, система все одно керує всією секцією.

Саме тому посекційне рішення особливо добре підходить для господарств із великими та відносно правильними полями або як перший етап автоматизації обприскувача.

Пофорсуночне керування: контроль кожної форсунки окремо

Пофорсуночна система працює з набагато меншою керованою зоною – окремим розпилювачем.

Якщо лише одна форсунка потрапляє над уже оброблену площу, система може вимкнути саме її, не припиняючи роботу сусідніх.

Для реалізації такого принципу використовуються спеціалізовані компоненти ARAG, зокрема система SELETRON. Електронні клапани встановлюються безпосередньо на форсункових тримачах і керуються через CAN-Bus.

За стандартної відстані між форсунками 50 см найменша керована ширина фактично може відповідати ширині роботи одного розпилювача.

Це особливо важливо на:

клиноподібних полях;
ділянках із вигнутими межами;
коротких гонах;
полях із великою кількістю перешкод;
широкозахватних обприскувачах.

Пофорсуночна система не обов’язково означає лише функцію «увімкнути/вимкнути». Залежно від обладнання вона може мати розширені можливості керування, тому під час підбору комплекту важливо визначати конкретний перелік необхідних функцій.

Гібридне керування: точність там, де вона потрібна найбільше

Повне пофорсуночне оснащення всієї штанги потрібне не кожному господарству.

У частині випадків оптимальним стає гібридне переобладнання, яке поєднує посекційний і пофорсуночний принципи.

Наприклад, центральна частина штанги може працювати стандартними секціями, а крайні зони – з індивідуальним керуванням форсунками. Саме краї штанги найчастіше першими потрапляють у зону перекриття під час розворотів або роботи вздовж нерівного контуру.

Такий підхід дозволяє:

підвищити точність у найбільш проблемних частинах штанги;
не оснащувати кожну форсунку окремим електронним клапаном;
адаптувати систему під конкретну геометрію машини;
збалансувати функціональність і вартість проєкту.

Термін «гібридне керування» варто розуміти саме як індивідуально сформовану архітектуру, а не як один стандартний заводський комплект.

Контроль норми внесення: окрема функція системи

Автоматичне відключення секцій і контроль норми часто сприймають як одну функцію, хоча вони відповідають за різні процеси.

Відключення секцій або форсунок визначає, де потрібно вносити робочий розчин.

Контроль норми визначає, скільки потрібно внести на гектар.

Наприклад, якщо механізатор зменшує або збільшує швидкість руху, система повинна відповідно змінити потік, щоб фактична норма залишалася максимально наближеною до заданої.

Для цього використовуються:

сигнал швидкості;
витратомір;
регулювальний клапан;
контролер;
задані оператором параметри внесення.

У системах Hexagon керування секціями може працювати разом із регулюванням норми, що дає можливість контролювати одночасно місце та обсяг внесення.

Дизайн без назви – 1

Яку роль у системі виконують Hexagon та ARAG

Переобладнання обприскувача складається не з одного пристрою. Це комплекс компонентів, кожен із яких виконує своє завдання.

Hexagon

Обладнання Hexagon може використовуватися для:

супутникового позиціювання;
відображення карти покриття;
автоматичного керування секціями;
контролю норми внесення;
роботи через польовий термінал;
ISOBUS-комунікації;
документування виконаних операцій.

У проєктах можуть використовуватися дисплеї Hexagon та HxGN AgrOn Sprayer Control відповідно до необхідної функціональності.

ARAG

Обладнання ARAG охоплює спеціалізовані компоненти систем обприскування:

контролери;
електричні клапани;
витратоміри;
датчики;
форсункові тримачі;
системи керування секціями;
індивідуальне керування форсунками;
ISOBUS-компоненти.

Особливо важливим для пофорсуночного переобладнання є ARAG SELETRON, який дає можливість незалежно керувати окремими форсунками.

У конкретному проєкті обладнання цих брендів може використовуватися окремо або формувати комплексне рішення залежно від технічної архітектури обприскувача.

Який тип переобладнання обрати

Універсальної відповіді немає. Потрібна система визначається умовами експлуатації.

1. Геометрія полів

Чим складнішими є контури, тим більшого значення набуває ширина найменшої керованої зони.

На великих прямокутних масивах посекційного контролю часто достатньо. На клинах, нерівних межах і ділянках із перешкодами переваги пофорсуночного керування стають помітнішими.

2. Ширина штанги

Що ширша штанга, то більшу площу охоплює одна секція і тим важливішим може бути її поділ на менші керовані зони.

Тому рішення для 18-метрової та 36-метрової штанги можуть принципово відрізнятися.

3. Кількість обробок за сезон

Під час оцінювання доцільності системи варто рахувати не лише площу земельного банку, а загальне сезонне навантаження.

Наприклад, господарство має 2 000 га та проводить п’ять обробок протягом сезону. Для системи керування це вже приблизно 10 000 га операційної площі.

Чим інтенсивніше використовується обприскувач, тим частіше система впливає на якість кожної операції.

4. Вартість робочого розчину

Економічна цінність точного керування збільшується разом із вартістю внесення на гектар.

Особливо це актуально під час використання високовартісних:

гербіцидів;
фунгіцидів;
інсектицидів;
регуляторів росту;
мікродобрив;
інших компонентів бакових сумішей.

5. Подальші плани господарства

Перед вибором системи бажано визначити, чи планується надалі використовувати:

автоматичне водіння;
диференційоване внесення;
карти-завдання;
ISOBUS;
телеметрію;
автоматичне документування;
інші рішення точного землеробства.

Це дозволяє одразу передбачити можливість розвитку системи без повної заміни вже встановленого обладнання.

Чи можна переобладнати старий обприскувач

У багатьох випадках – так.

Вік техніки не є головним критерієм. Значно важливішими є її технічний стан та конструкція.

Перед модернізацією перевіряють:

насос;
магістралі;
витратомір;
секційні клапани;
форсунки;
систему регулювання;
електропроводку;
живлення;
стан штанги;
наявну електроніку.

Можливе переобладнання:

причіпних;
навісних;
самохідних обприскувачів;
техніки українського та іноземного виробництва;
машин з ISOBUS;
машин без заводського ISOBUS.

Однак навіть дві однакові моделі можуть мати різну комплектацію. Тому сумісність визначається не лише за маркою та роком випуску, а після аналізу конкретного обприскувача.

Чи обов’язково потрібен ISOBUS

Ні.

ISOBUS спрощує обмін даними між трактором, агрегатом і дисплеєм, проте його відсутність не виключає можливості модернізації.

На машинах без ISOBUS система може працювати через окремий контролер, власну кабельну мережу, датчики та виконавчі компоненти.

Якщо ISOBUS уже встановлений, додатково перевіряється підтримка конкретних функцій – зокрема автоматичного відключення секцій та Task Controller.

Так само не завжди потрібно встановлювати новий дисплей. Якщо наявний термінал сумісний із необхідними функціями та обладнанням, його можна залишити у системі.

Від чого залежить вартість переобладнання обприскувача

Фіксованої універсальної ціни на модернізацію не існує.

Вартість визначають:

ширина штанги;
кількість секцій;
кількість форсунок;
тип клапанів;
стан витратоміра;
наявність сумісного термінала;
необхідність встановлення GNSS-приймача;
тип керування – секційний, пофорсуночний або гібридний;
кількість додаткових електронних компонентів;
складність монтажу;
обсяг кабельних робіт;
необхідність інтеграції з наявною електронікою.

Тому коректна комплектація формується після отримання технічних даних машини або її огляду.

Як відбувається переобладнання обприскувача

Технічна оцінка

Спочатку визначаються модель машини, ширина штанги, кількість секцій і форсунок, тип клапанів, стан системи подачі та наявне електронне обладнання.

Проєктування системи

Після цього обирається архітектура – посекційна, пофорсуночна або гібридна – та формується комплект обладнання Hexagon і/або ARAG.

Монтаж

Контролери, датчики, клапани, термінал та кабельна мережа інтегруються з наявною системою обприскувача.

Калібрування

Налаштовуються:

геометрія агрегату;
ширина секцій;
розташування форсунок;
параметри витратоміра;
норма внесення;
моменти ввімкнення та вимкнення;
інші параметри керування.

Особливо важливим є правильне налаштування затримки спрацювання клапанів. Між електронною командою та фактичним початком або припиненням подачі рідини проходить певний час, який система повинна враховувати.

Перевірка та навчання

Після монтажу система тестується в роботі, а оператор отримує налаштування та пояснення щодо керування обладнанням.

Чого не вирішує електронна модернізація

Автоматизація не може компенсувати несправність базових механічних вузлів. Навіть найточніший контролер не усуне:

зношені форсунки;
забруднені фільтри;
нестабільну роботу насоса;
пошкодження магістралей;
витоки;
несправні клапани;
неправильний вибір розпилювачів;
неправильну висоту штанги.

Тому точність внесення завжди залежить від поєднання справної механіки, правильно підібраних робочих органів, електронного керування та належного налаштування машини.

Питання та відповіді
Як зрозуміти, чи є сенс переобладнувати наявний обприскувач, а не купувати новий?
Насамперед потрібно оцінити не рік випуску машини, а її технічний ресурс. Якщо штанга, рама, бак, насос і гідравлічна частина залишаються у справному стані, а основним обмеженням є застаріла система керування внесенням, модернізація може бути цілком раціональним рішенням.
Інша ситуація – коли машина вже потребує значних вкладень у механічне відновлення. Тоді вартість ремонту та електронного переобладнання потрібно порівнювати із залишковим ресурсом самого обприскувача.
Тому рішення варто приймати після технічної діагностики, а не лише на основі віку або бренду машини.
Чи завжди пофорсуночне керування краще за посекційне?
Не завжди. Воно забезпечує меншу керовану зону та потенційно точніше відключення, однак рівень деталізації має відповідати реальним умовам роботи.
Якщо господарство працює переважно на великих полях правильної форми, має грамотно поділені короткі секції та відносно невелику кількість клинів, різниця між двома системами може бути менш суттєвою.
І навпаки, на складних контурах, широких штангах і полях із великою кількістю розворотів та перешкод переваги індивідуального керування форсунками стають вагомішими.
Тому питання варто ставити не «яка система технологічніша?», а «наскільки дрібною має бути керована зона саме на наших полях?»
Як визначити, скільки секцій потрібно обприскувачу?
Універсальної оптимальної кількості секцій немає.
Вона залежить від:
ширини штанги;
форми полів;
середньої довжини гонів;
кількості клинів і перешкод;
способу виконання розворотів;
необхідної точності;
можливостей контролера.
Наприклад, одна й та сама кількість секцій на штанзі 18 і 36 метрів означатиме зовсім різну ширину кожної керованої зони.
Тому оцінювати потрібно не лише кількість секцій, а насамперед фактичну ширину однієї секції.
Чи можна перетворити обприскувач із ручним керуванням секціями на автоматичний?
У багатьох випадках – так.
Для цього система має отримати можливість електронно керувати подачею робочої рідини. Залежно від конструкції машини може знадобитися встановлення або заміна клапанів, контролера, витратоміра, датчиків, GNSS-обладнання, термінала та кабельної мережі.
Саме тому два зовні схожі обприскувачі можуть мати різну складність переобладнання.
Спочатку необхідно визначити, яким способом сьогодні керуються секції та які виконавчі елементи встановлені на машині.
Якщо на тракторі вже є GPS-дисплей або автопілот, чи потрібно встановлювати ще один термінал для обприскувача?
Не обов’язково.
Якщо наявний дисплей підтримує необхідні функції та може обмінюватися даними з контролером обприскувача, частину вже встановленого обладнання можна використати.
Водночас сама наявність навігаційного дисплея ще не означає, що він підтримує автоматичне відключення секцій, контроль норми або роботу з конкретним контролером.
Тому під час проєктування перевіряється не просто бренд дисплея, а:
модель;
версія програмного забезпечення;
доступні функції;
інтерфейси підключення;
підтримка ISOBUS;
сумісність із контролером агрегату.
Якщо обприскувач має ISOBUS, чи означає це, що Section Control запрацює автоматично?
Ні. ISOBUS – це стандарт комунікації між трактором, агрегатом і терміналом, але конкретні функції залежать від обладнання та програмного забезпечення.
Для автоматичного керування секціями необхідно, щоб система підтримувала відповідну функціональність Task Controller Section Control.
Тому напис ISOBUS на обприскувачі або дисплеї сам по собі ще не гарантує повної функціональної сумісності.
У сучасній платформі Hexagon, наприклад, ISOBUS-рішення передбачають роботу через Virtual Terminal і Task Controller, а Section Control Kit призначений саме для автоматизованого керування секціями.
Чи потрібен RTK для пофорсуночного керування?
Сам принцип індивідуального відкриття й закриття форсунок не означає автоматичної вимоги використовувати RTK. Однак що меншою стає керована зона, то більшого значення набуває точність і повторюваність координат.
Для широкої секції невелике зміщення позиції може бути менш критичним. Коли система працює на рівні окремої форсунки, похибка позиціювання вже стає співмірною з шириною керованої зони.
Тому під час вибору GNSS-рішення потрібно враховувати:
необхідну точність;
ширину між форсунками;
повторюваність проходів;
роботу біля меж;
наявність постійних технологічних колій;
вимоги до інших операцій точного землеробства.
Тобто RTK варто розглядати не як окрему «додаткову опцію», а як елемент загальної системи точності.
Чому після встановлення автоматичного відключення секцій перекриття все одно можуть залишатися?
Section Control істотно зменшує залежність результату від ручного перемикання, але це не означає математично нульового перекриття за будь-яких умов.
На результат впливають:
точність GNSS-позиціювання;
правильно задана геометрія агрегату;
ширина секції;
час відкривання й закривання клапанів;
швидкість руху;
траєкторія проходу;
точність контуру поля;
налаштування допустимого перекриття.
Тому після монтажу важливе не лише фізичне підключення обладнання, а й правильне калібрування системи.
Hexagon у своїй системі Sprayer Control передбачає автоматизоване керування секціями та регулювання потоку під час зміни швидкості роботи машини.
Чому важливо налаштувати час відкривання та закривання клапанів?
Тому що команда контролера та фактичне припинення подачі робочої рідини не відбуваються абсолютно одночасно.
Клапану потрібен певний час для спрацювання, а робочій рідині – для зміни режиму руху в системі.
Якщо система «думає», що секція вимикається швидше, ніж це відбувається фізично, на полі залишатиметься зайве перекриття. Якщо параметр задано в протилежний бік – можливі пропуски.
Тому затримки ввімкнення та вимкнення належать до критичних параметрів калібрування.
Чи вирішить автоматичний контроль норми проблему нерівномірного внесення?
Лише ту її частину, яка пов’язана з регулюванням потоку.
Контролер може змінювати подачу відповідно до швидкості руху та заданої норми, однак він не здатний компенсувати всі механічні проблеми.
Якщо на обприскувачі:
зношені форсунки;
забруднені фільтри;
нестабільно працює насос;
є витоки;
неправильно підібрані розпилювачі,
електроніка сама по собі не зробить внесення рівномірним.
Саме тому модернізація системи керування повинна супроводжуватися перевіркою фактичного стану обприскувача.
Що відбувається з нормою внесення, коли трактор прискорюється або сповільнюється?
У системі автоматичного контролю норми контролер отримує інформацію про швидкість і відповідно коригує потік робочої рідини.
Якщо швидкість збільшується, для підтримання тієї самої норми на гектар потрібно збільшити подачу. Якщо машина сповільнюється — зменшити.
Проте можливості регулювання не безмежні. Вони залежать від продуктивності насоса, діапазону роботи форсунок, тиску та параметрів системи.
Тому задані швидкість, норма внесення й тип форсунки мають бути технологічно узгодженими.
Чим електронний клапан ARAG SELETRON відрізняється від звичайного секційного клапана?
Звичайний секційний клапан керує подачею одразу до групи форсунок.
SELETRON монтується безпосередньо біля форсункового тримача та дозволяє керувати окремою форсункою. Клапан отримує команди відкривання або закривання через CAN-Bus і передає інформацію про свій стан назад у систему.
Саме розташування виконавчого елемента біля форсунки дозволяє перейти від керування декількома метрами штанги до значно меншої робочої зони.
Що станеться, якщо під час роботи зникне GNSS-сигнал?
Це залежить від архітектури та налаштувань конкретної системи.
GNSS необхідний для визначення положення агрегату та автоматичного прийняття рішень на основі карти покриття. Якщо система втрачає достовірну позицію, автоматичне просторове керування секціями не може працювати так само, як за нормального позиціювання.
Тому для господарства важливі не лише заявлена точність приймача, а й стабільність сигналу та зрозумілий для оператора алгоритм дій у разі його втрати.
Водночас функції, які не залежать безпосередньо від координат, можуть мати іншу логіку роботи залежно від конкретної конфігурації.
Чи можна використовувати карти-завдання після переобладнання?
Це залежить від установленого контролера, термінала та програмних функцій.
Сучасні системи можуть працювати не лише за принципом «оброблено/не оброблено», а й використовувати просторово прив’язані дані для зміни норми внесення.
Hexagon у своїх актуальних рішеннях для керування агрегатами заявляє підтримку контролю норми, Section Control та роботи з картами внесення залежно від конфігурації системи.
Якщо господарство планує надалі переходити до диференційованого внесення, це бажано врахувати ще під час першого етапу переобладнання.
Чи можна спочатку зробити посекційне керування, а через декілька сезонів перейти на пофорсуночне?
Технічно така модернізація можлива не в кожній конфігурації однаково просто.
Саме тому перед встановленням базової системи варто одразу визначити бажану кінцеву архітектуру.
Якщо майбутнє розширення передбачити заздалегідь, можна відповідно підібрати контролер, дисплей, кабельну мережу та інші компоненти. Якщо ж система спочатку проєктувалася виключно як закрите секційне рішення, перехід на інший принцип керування може вимагати заміни частини обладнання.
Від чого насправді залежить окупність переобладнання?
Не лише від площі господарства.
Для розрахунку варто враховувати щонайменше:
сезонну площу обробки × фактичний рівень перекриттів × середню вартість внесення на гектар.
Сезонна площа обробки може суттєво відрізнятися від земельного банку.
Наприклад, 2 000 га землі за п’яти проходів обприскувача — це вже близько 10 000 га виконаних операцій за сезон.
Крім того, на потенційний результат впливають форма полів, ширина штанги, наявна кількість секцій, вартість препаратів, кількість обробок і рівень автоматизації, який господарство має сьогодні.
Саме тому коректніше розраховувати потенційну окупність для конкретного господарства, а не використовувати один універсальний відсоток економії.
Які дані потрібно надати, щоб підібрати систему переобладнання?
Щоб попередньо оцінити можливість та формат модернізації, бажано знати:
виробника й модель обприскувача;
рік випуску;
тип машини — навісна, причіпна чи самохідна;
ширину штанги;
кількість секцій;
кількість форсунок та відстань між ними;
тип установлених клапанів;
модель витратоміра;
наявний контролер;
модель дисплея;
наявність GNSS-приймача;
наявність ISOBUS;
бажаний тип керування.
Корисними також будуть фотографії блока клапанів, форсункових тримачів, термінала, роз’ємів і таблички з моделлю машини.
Чим точніші вихідні дані, тим коректніше можна визначити, що з наявного обладнання залишається, що необхідно дооснастити, а що потрібно замінити.
